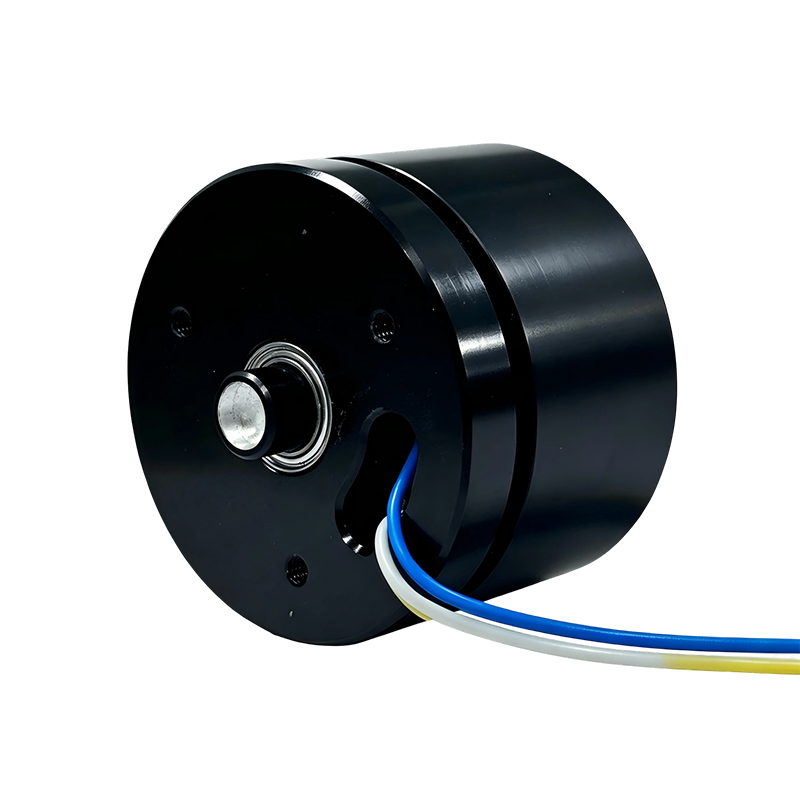

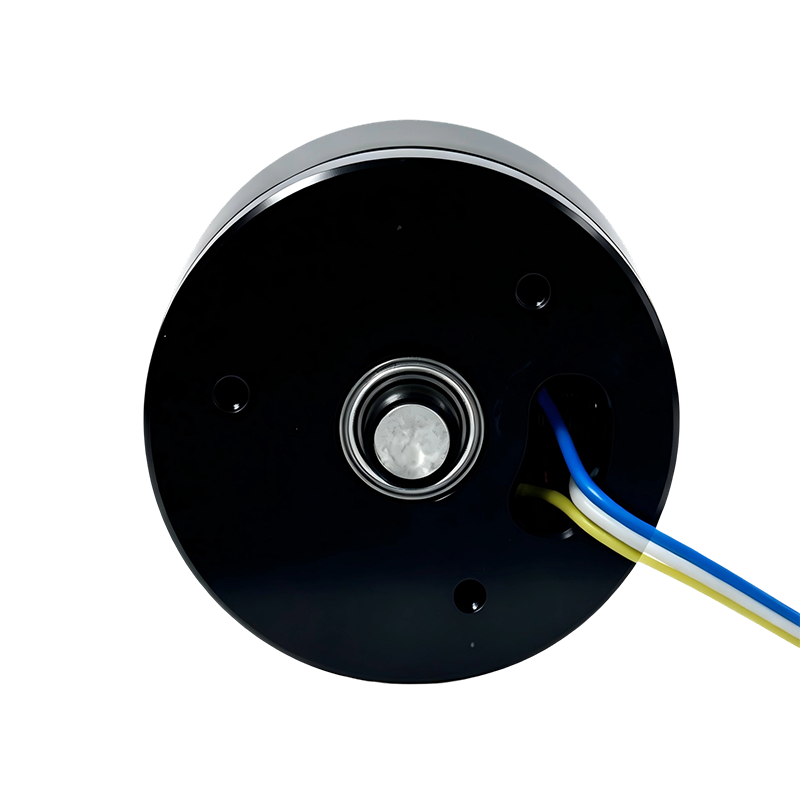

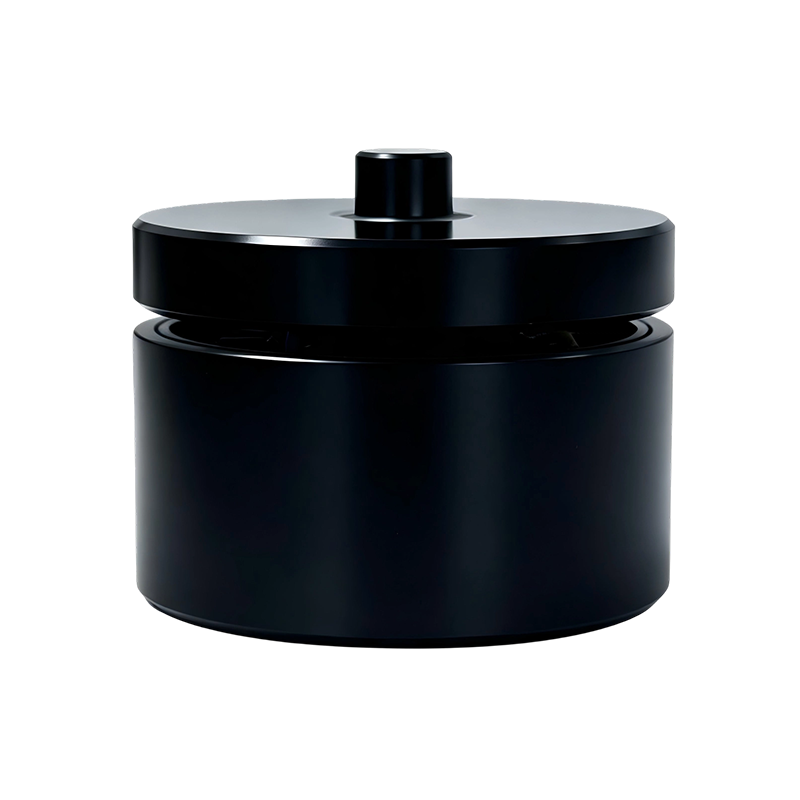

Motor de cardán-LN3510D06-001

Detalles del producto

Parámetros eléctricos y de potencia.

El LN3510D06-001 presenta un voltaje de funcionamiento nominal de 6 V CC y es compatible con varios dispositivos que funcionan con baterías de litio y fuentes de alimentación reguladas por CC. Ofrece un control de corriente estable con una corriente máxima sin carga de 0,2 A, una corriente de funcionamiento con carga de 0,85 A ± 10 % y una salida de potencia suave y controlable. El rendimiento del par y la velocidad están calibrados con precisión: una velocidad sin carga de 850 ± 10 % RPM, una velocidad con carga de 500 ± 10 % RPM y un par de salida nominal de 0,06 N·m. Su tamaño compacto ofrece una salida de par constante con una respuesta de transmisión uniforme, lo que lo hace ideal para mecanismos de ajuste de precisión bajo cargas ligeras. El motor admite rotación bidireccional (CW (en el sentido de las agujas del reloj) y CCW (en el sentido contrario a las agujas del reloj) en el extremo del eje, lo que presenta un control de inversión de dirección simple y es adecuado para aplicaciones de movimiento alternativo.

Precisión de fabricación y diseño estructural

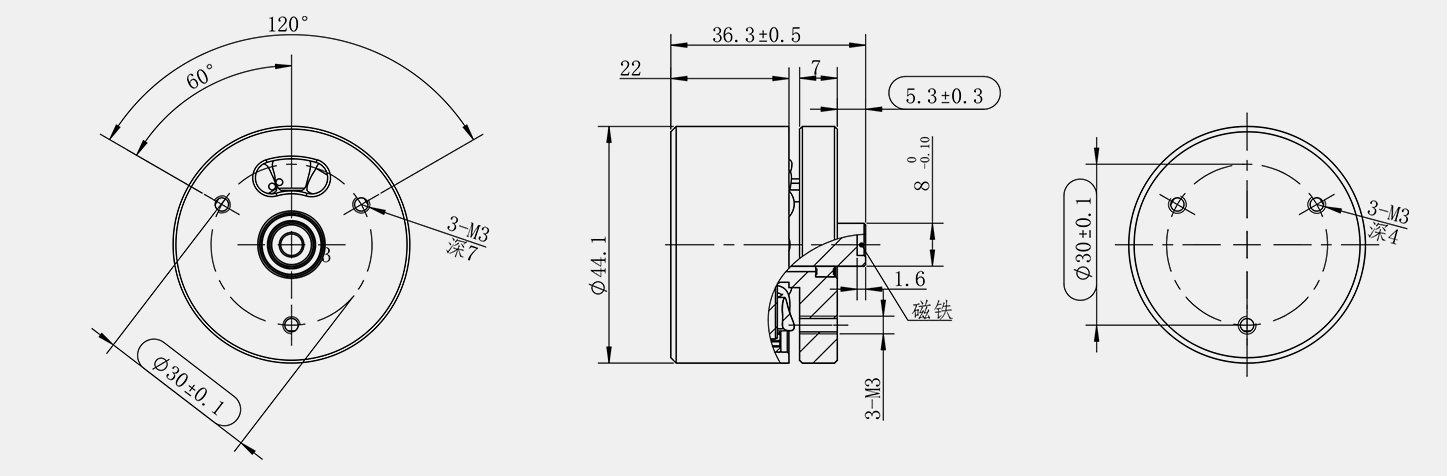

Las especificaciones de tamaño del producto cumplen estrictamente con el estándar GB/T 1804-2000 para tolerancias dimensionales no marcadas de Grado M, con dimensiones lineales y angulares sujetas a un control preciso y tolerancias dimensionales clave mantenidas en ±0,1 mm. La carcasa cuenta con un orificio roscado de montaje estándar reservado de 3×3 mm y está diseñada con opciones de montaje de múltiples ángulos (60°/120°) para adaptarse a espacios de instalación internos reducidos; La holgura de la transmisión se controla entre 0,01 y 0,2 mm, lo que garantiza un posicionamiento preciso sin vibraciones debido a la holgura mínima. Los dibujos están representados en escala física 1:1, lo que demuestra una estructura compacta y bien proporcionada con alta eficiencia espacial.

El dispositivo exhibe un rendimiento mecánico estable y confiable, con una clase de aislamiento de CLASE F. Ha pasado la prueba de voltaje soportado ADC 600V/3mA/1Sec certificada de fábrica, lo que garantiza una protección de aislamiento adecuada y compatibilidad con diversas aplicaciones de equipos eléctricos. Su rendimiento operativo es sobresaliente: niveles de vibración ≤7 m/s, ruido a 1 metro de distancia ≤75 dB (ruido ambiental de fondo ≤45 dB), funcionamiento suave sin movimientos axiales ni ruidos de vacilación, y sin fenómenos adversos como olores o humo durante el funcionamiento completo.

El LN3510D06-001 es un motor de microaccionamiento que integra mecanizado de precisión con un diseño electromagnético estable para ofrecer cuatro ventajas clave: bajo consumo de energía, alta precisión, bajos niveles de ruido y larga vida útil. Encuentra amplias aplicaciones en pequeños electrodomésticos inteligentes, instrumentos de prueba portátiles, módulos de actuadores en miniatura, sistemas compactos de transmisión automatizada y dispositivos inteligentes miniaturizados. La empresa continúa especializándose en I+D de micromotores, ofreciendo personalización de parámetros adaptada a los requisitos específicos del equipo y proporcionando paquetes completos e integrales de soluciones de micropotencia.

Especificaciones generales

Parámetros
