De los principios a las aplicaciones: una comprensión integral de la potencia del motor

1. Introducción: deconstrucción de la potencia del motor de inducción de CA

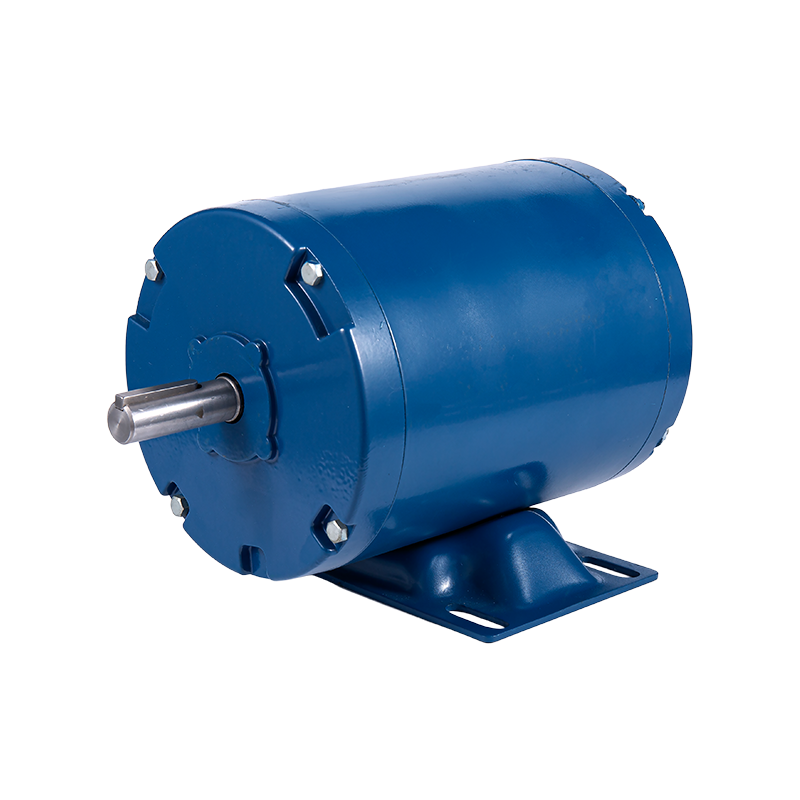

El Motor de inducción es uno de los componentes de impulso más críticos en la industria moderna y la vida diaria, y su presencia es omnipresente. Desde líneas de ensamblaje de fábrica a gran escala y sistemas HVAC hasta lavadoras domésticas y compresores de refrigeradores, todos confían en la fuerza potente y confiable de este tipo de motor. La razón de su adopción generalizada son sus ventajas únicas: una estructura simple, una durabilidad robusta, bajos costos operativos y facilidad de mantenimiento.

Al evaluar y seleccionar un motor, uno de los parámetros de rendimiento más cruciales es la potencia (HP). La potencia es más que un número; Representa la "capacidad de trabajo" o la potencia de salida del motor, determinando directamente cuánta carga puede conducir o cuánto trabajo puede lograr. Comprender el significado de la potencia y su relación con otros parámetros del motor es esencial para los ingenieros en el diseño del sistema, los técnicos en el mantenimiento de equipos e incluso los usuarios generales para seleccionar los electrodomésticos apropiados.

Este artículo tiene como objetivo proporcionar una exploración en profundidad de la potencia motora de inducción de CA, comenzando desde su definición física básica. Detallaremos cómo se calcula la potencia a partir del par y la velocidad y examinaremos más a fondo los diversos factores que influyen en la potencia de un motor. Proporcionaremos información específica y profunda desde una perspectiva profesional para ayudarlo a comprender de manera integral este parámetro central, lo que le permite tomar decisiones más informadas en aplicaciones prácticas.

2. Principios operativos fundamentales de los motores de inducción de AC

Para comprender completamente la potencia del motor, primero debemos comprender cómo funciona. El principio central implica convertir la energía eléctrica en energía mecánica utilizando el fenómeno de la inducción electromagnética. Este proceso se puede dividir en varios pasos clave:

El Stator: Generating a Rotating Magnetic Field

El stator is the stationary part of the motor, consisting of an iron core and three sets (for a three-phase motor) of symmetrically arranged windings. When a three-phase alternating current is supplied to these windings, the current in each winding is 120 degrees out of phase. This specific current combination creates a rotating magnetic field inside the stator. The speed of this magnetic field is known as the synchronous speed ($N_s$) , which is solely determined by the power supply frequency and the number of magnetic poles in the motor. It can be calculated using the following formula:

$N_s = \frac{120f}{P}$

Dónde:

• $ N_s $ es la velocidad sincrónica en revoluciones por minuto (rpm)
• $ F $ es la frecuencia de la fuente de alimentación en Hertz (Hz)
• $ P $ es el número de postes magnéticos en el motor (por ejemplo, un motor de 4 polos tiene 2 pares de postes, por lo que P = 4)

Comparación de parámetros: impacto de diferentes recuentos de polos en la velocidad síncrona

El Rotor: Generating Induced Current and Torque

El rotor is the rotating part of the motor, typically made of laminated steel with embedded conductor bars. Its shape resembles a squirrel cage, hence the name "squirrel-cage" rotor. As the rotating magnetic field from the stator sweeps across the rotor bars, it induces a current in them, according to Faraday's law of electromagnetic induction. Since the ends of the rotor bars are short-circuited, these induced currents form closed loops within the rotor.

Según el principio de la fuerza de Lorentz, un conductor de transporte de corriente en un campo magnético experimenta una fuerza. La corriente en las barras del rotor interactúa con el campo magnético giratorio del estator, produciendo un par que hace que el rotor gire en la misma dirección que el campo magnético. Este es el mecanismo fundamental por el cual el motor de inducción genera energía.

Slip: la diferencia de velocidad

Eloretically, the rotor should rotate at the synchronous speed $N_s$. In practice, however, the rotor's actual speed ($N_r$) is always slightly less than the synchronous speed. This difference is called slip ($S$) . It is essential to have slip because it is the relative motion between the rotating magnetic field and the rotor bars that induces the current and, consequently, the torque. If the rotor speed were equal to the synchronous speed, there would be no relative motion, and no current or torque would be generated.

El formula for calculating slip is:

$S = \frac{N_s - N_r}{N_s} \times 100\%$

Correlación de deslizamiento con estados de motor

• Estado sin carga: el deslizamiento es muy pequeño y la velocidad del rotor está cerca de la velocidad sincrónica.
• Estado de carga nominal: el deslizamiento es típicamente entre 3% y 5%, y el motor funciona en su rango de alta eficiencia.
• Estado de sobrecarga: el deslizamiento aumenta y la velocidad del rotor disminuye a medida que el motor intenta generar más torque para superar la carga.

En resumen, la potencia es la medida final de la potencia de salida mecánica resultante de esta interacción electromagnética. Es este equilibrio dinámico sutil, el rotor "rezagado detrás" del campo magnético giratorio para "alcanzar" continuamente, lo que permite que el motor salga constantemente de potencia para conducir varias cargas.

3. Definición e importancia de la potencia (HP)

Antes de sumergirnos en el rendimiento de los motores de inducción de AC, debemos tener una comprensión profunda de un concepto central: caballos de fuerza (HP). La potencia es una unidad universal para medir la potencia del motor, e intuitivamente refleja cuánto trabajo puede realizar el motor por unidad de tiempo.

El Physical Meaning of Horsepower

La potencia se originó como una unidad empírica propuesta por el ingeniero escocés James Watt a fines del siglo XVIII para comparar la producción de las máquinas de vapor con la de los caballos. Hoy, la potencia tiene una definición física precisa y está estrechamente relacionado con el Sistema Internacional de Unidades (SI) para el poder, el Watt (W).

Ratios de conversión para caballos de fuerza y ​​vatios

• 1 hp = 746 vatios (W) o 0.746 kilovatios (kW)
• 1 kilovatio (kW) = 1.341 caballos de fuerza (HP)

Esto significa que un motor de 1 caballo puede producir idealmente 746 julios de energía por segundo. En aplicaciones prácticas, los ingenieros comúnmente usan caballos de fuerza como especificación porque es más frecuente en la industria y la comunicación cotidiana.

El Relationship between Horsepower, Torque, and Speed

La potencia no es un parámetro aislado; Tiene una relación matemática cercana con el torque y la velocidad de un motor (RPM). El par es la fuerza de rotación, mientras que la velocidad es la velocidad de rotación. Uno puede pensar en ello de esta manera: el torque determina la fuerza de "empuje" del motor, mientras que la velocidad determina qué tan rápido "gira". La potencia es el resultado combinado de ambos.

La potencia de salida de un motor se puede calcular utilizando la siguiente fórmula:

$P (HP) = \frac{T (lb \cdot ft) \times N (RPM)}{5252}$

Dónde:

• $ P $ es potencia en caballos de fuerza (HP)
• $ T $ es par en la libra-pie (lb · ft)
• $ N $ es velocidad en revoluciones por minuto (rpm)
• 5252 es una constante utilizada para la conversión de la unidad.

Esta fórmula revela un punto crucial: para un valor de potencia dado, el par y la velocidad están inversamente relacionados. Por ejemplo, un motor de baja velocidad y alta torca y un motor de alta velocidad y de baja torca pueden tener la misma potencia.

Comparación de parámetros: la compensación entre caballos de fuerza, par y velocidad

Clasificación de clasificaciones de potencia

En los estándares de la industria, los motores de inducción de CA a menudo se clasifican por sus calificaciones de potencia para simplificar la selección y la aplicación.

• Motores HP fraccionales: consulte motores con una calificación de potencia de menos de 1 hp, como 1/4 hp o 1/2 hp. Estos motores se usan comúnmente en electrodomésticos y herramientas pequeñas como mezcladores de cocina, pequeños ventiladores y herramientas eléctricas.
• Motores HP integrales: consulte motores con una calificación de potencia de 1 hp o más. Estos motores son los caballos de batalla de aplicaciones industriales, ampliamente utilizados para conducir maquinaria grande, como compresores, bombas, ventiladores industriales y sistemas de transporte.

En resumen, la potencia es un parámetro central para medir el rendimiento del motor, pero debe entenderse junto con el torque y la velocidad. Solo al considerar de manera integral los tres se puede seleccionar el motor más adecuado para una aplicación específica, asegurando la eficiencia y la confiabilidad del sistema.

4. Factores clave que influyen en la potencia motora

El horsepower of an AC induction motor is not an isolated, fixed value; it is the result of a combination of internal design parameters and external operating conditions. Understanding these factors is vital for correctly evaluating motor performance, optimizing system design, and extending equipment lifespan.

Parámetros de diseño del motor

La capacidad de caballos de fuerza de un motor se determina en gran medida durante la fase de diseño. Los ingenieros usan cálculos precisos y selección de material para garantizar que el motor pueda entregar la potencia de salida esperada.

• Diseño sinuoso: El windings are the key components that generate the magnetic field. The diameter of the wire and the number of turns directly affect the motor's resistance and inductance. Thicker wire can carry a larger current, generating a stronger magnetic field and higher horsepower. Conversely, the number of turns influences the motor's voltage-speed characteristics.
• Diseño de circuito magnético: El magnetic circuit, primarily consisting of the stator and rotor laminations, determines the magnetic flux density and efficiency. High-quality magnetic materials and an optimized air gap design can reduce hysteresis and eddy current losses, converting more electrical energy into useful mechanical energy and thereby boosting horsepower.
• Sistema de enfriamiento: Todos los motores generan calor durante la operación, principalmente por pérdidas de resistencia del devanado y pérdidas magnéticas. Un sistema de enfriamiento efectivo (como un ventilador o disipadores de calor) disipa este calor de manera oportuna, manteniendo la temperatura del devanado dentro de un rango seguro. Si el enfriamiento es insuficiente, la temperatura del motor aumenta, su resistencia aumenta y su salida de potencia puede ser limitada, lo que puede conducir a una falla de aislamiento.

Factores de suministro de energía

La salida de caballos de fuerza de un motor está estrechamente relacionada con las características de la fuente de alimentación a la que está conectada.

• Voltaje y frecuencia: La potencia nominal de un motor se mide en su voltaje nominal y frecuencia. Si el voltaje se desvía del valor nominal, el rendimiento del motor cambiará significativamente. Un voltaje que es demasiado bajo puede hacer que la corriente aumente, lo que lleva a un sobrecalentamiento y una reducción de la eficiencia y la potencia. Un cambio en la frecuencia afecta directamente la velocidad e inductancia sincrónicas, alterando las características de salida del motor.
• Número de fases: Los motores de inducción de CA trifásicos, con su campo magnético giratorio inherente, tienen una mayor densidad de potencia y una operación más suave, lo que los convierte en el estándar para aplicaciones industriales de potencia media a alta. Los motores monofásicos, por otro lado, requieren un mecanismo inicial adicional, tienen una densidad de potencia más baja y generalmente se usan para aplicaciones de potencia fraccial.

Comparación de parámetros: características del motor monofásico versus trifásico

Entorno operativo y carga

El motor's actual operating conditions also impact its horsepower output.

• Temperatura ambiente: Si un motor opera en un entorno de alta temperatura, su eficiencia de enfriamiento disminuye y su aumento de temperatura aumenta. Es posible que deba "deshacerse" (es decir, su potencia de salida reducida) para evitar el sobrecalentamiento.
• Tipo de carga: Diferentes tipos de cargas tienen diferentes requisitos de potencia. Por ejemplo, la demanda de caballos de fuerza de ventiladores y bombas cambia con el cubo de la velocidad, mientras que la demanda de caballos de fuerza de cintas transportadoras es relativamente constante. Comprender las características de la carga es fundamental para seleccionar un motor con la potencia correcta, evitando así los desechos de energía innecesarios o la sobrecarga del motor.

En conclusión, la potencia de un motor es el resultado de su diseño, suministro de energía y entorno operativo que trabaja en concierto. Un motor de alta potencia requiere no solo un diseño electromagnético robusto, sino también excelentes capacidades de enfriamiento y una fuente de alimentación estable.

5. Cómo seleccionar y combinar el motor de potencia correcto

Seleccionar un motor con la potencia adecuada para una aplicación específica es un paso crucial para garantizar una operación de sistema eficiente y confiable. Elegir uno que sea demasiado pequeño puede provocar una sobrecarga y daño del motor, mientras que uno que es demasiado grande resulta en costos iniciales innecesarios y desechos de energía. Estos son los pasos y consideraciones centrales para tomar la decisión correcta.

Determinar los requisitos de carga

El first step in selecting motor horsepower is to accurately calculate or estimate the power required to drive the load. This involves a deep analysis of the application's working nature.

• Carga constante: Many applications, such as conveyor belts, pumps, and compressors, have relatively stable loads during operation. For these applications, you need to calculate the required torque and speed at the rated operating point and then use the horsepower formula ($P = \frac{T \times N}{5252}$) to determine the minimum required horsepower.
• Carga variable: Para algunas aplicaciones, como mezcladores o molinillos, la carga fluctúa dramáticamente con el tiempo. En este caso, debe considerar la carga máxima y seleccionar un motor que pueda manejar el par máximo.
• Carga inicial: Algunas cargas (por ejemplo, equipos que deben iniciar un objeto pesado) requieren significativamente más torque en el momento del inicio que durante el funcionamiento normal. Por ejemplo, el par requerido para iniciar una cinta transportadora completamente cargada puede ser varias veces mayor que su par de carrera. Por lo tanto, debe asegurarse de que el par de arranque del motor seleccionado pueda satisfacer esta demanda.

Considerando el factor de servicio y la eficiencia

Después de calcular la potencia teórica requerida, se recomienda introducir un factor de servicio. Este factor es típicamente de 1.15 a 1.25, lo que significa que la potencia real del motor seleccionado debe ser de 15% a 25% más alto que el valor calculado. Hacerlo tiene varios beneficios:

• Manejo de condiciones inesperadas: El load might unexpectedly increase due to wear, environmental changes, or other factors.
• Extendiendo la vida útil: Operar un motor por debajo de su potencia nominal puede reducir su aumento y desgaste de temperatura, lo que extiende significativamente su vida útil.
• Mejora de la confiabilidad: Evita que el motor funcione frecuentemente en condiciones total o sobrecarga, lo que reduce la tasa de falla.

Además, la eficiencia de un motor es una consideración importante. Si bien los motores de alta eficiencia (como los que cumplen con los estándares IE3 o IE4) pueden tener un costo inicial más alto, pueden reducir significativamente el consumo de energía y los costos operativos a largo plazo.

Comparación de parámetros: consideraciones para diferentes clases de eficiencia

Estudio de caso: seleccionar un motor para una bomba de agua

Supongamos que una bomba de agua industrial requiere 10 libras-pie de torque a una velocidad de 1750 rpm.

• Calcular caballos de fuerza: $P (HP) = \frac{10 \times 1750}{5252} \approx 3.33 \text{ HP}$
• Aplicar un factor de servicio: Using a service factor of 1.2, the required horsepower is $3.33 \times 1.2 = 3.996 \text{ HP}$.
• Seleccione un motor: Según las clasificaciones de potencia estándar, se debe seleccionar un motor de 4 hp o 5 hp. Si la bomba de agua necesita funcionar continuamente y consume mucha energía, elegir un motor de alta eficiencia de 5 HP IE3 o IE4 sería una opción a largo plazo a largo plazo más económicamente.

Seleccionar correctamente la potencia del motor es una parte vital para lograr la rentabilidad y optimizar el rendimiento del sistema. Requiere una combinación de cálculo preciso de carga, una evaluación sensata del factor de servicio y una consideración integral de la eficiencia motor y los costos operativos.

6. Curvas de potencia y rendimiento del motor

Comprender completamente la potencia de un motor, confiar únicamente en el valor nominal es insuficiente. El rendimiento real de un motor es dinámico y cambia con la carga. Las curvas de rendimiento son herramientas esenciales para que los ingenieros analicen el comportamiento del motor, ya que representan visualmente las características clave del motor, incluidos el torque, la eficiencia y el factor de potencia, a diferentes velocidades.

Curva de velocidad de par

Esta es una de las curvas de rendimiento más fundamentales para un motor de inducción de AC. Graba la relación entre el par que el motor puede producir y su velocidad en todo su rango de operación, desde la velocidad de inicio hasta la velocidad nominal. Esta curva incluye varios puntos críticos que son vitales para la selección y aplicación del motor:

• Torque de rotor bloqueado: este es el par que un motor genera a una velocidad cero. Debe ser lo suficientemente alto como para superar la fricción estática de la carga e iniciar el equipo.
• Torque de extracción: este es el par máximo que el motor puede producir, que generalmente ocurre a una velocidad ligeramente por debajo de la velocidad nominal. Si el par de carga excede este valor, el motor se detendrá y su velocidad disminuirá bruscamente, eventualmente se detendrá.
• Torque nominal: este es el torque que el motor está diseñado para salir continuamente a su potencia nominal y velocidad clasificada. Los motores están diseñados para operar en este punto con la mayor eficiencia y la vida útil más larga.

Análisis de curva

Al comienzo de la curva, el par inicial suele ser alto. A medida que aumenta la velocidad, el par primero disminuye y luego aumenta nuevamente al punto de par máximo. Cuando la velocidad se acerca a la velocidad sincrónica, el par cae rápidamente. Hacer coincidir correctamente el par de carga con la curva de velocidad de torque del motor es fundamental para garantizar la operación estable del motor.

Curva de eficiencia

La eficiencia mide la capacidad de un motor para convertir la energía eléctrica en energía mecánica. La curva de eficiencia muestra cómo cambia la eficiencia de un motor a diferentes niveles de carga.

• Eficiencia máxima: la mayoría de los motores de inducción de CA alcanzan su mayor eficiencia al 75% al ​​100% de su carga nominal.
• Eficiencia de baja carga: cuando un motor opera a cargas de luz o condiciones de no carga, su eficiencia cae significativamente. Esto se debe a que las pérdidas fijas del motor, como las pérdidas de núcleo y cobre, se convierten en una mayor proporción del consumo total de energía a bajas cargas.

Elegir un motor de gran tamaño a menudo significa que funcionará a una carga por debajo de su rango de alta eficiencia, lo que conduce a un desperdicio de energía.

Factor de potencia

El factor de potencia (PF) es un parámetro que mide la relación de la verdadera potencia de un motor a su potencia aparente, lo que refleja cuán eficientemente el motor utiliza energía eléctrica. Un motor de inducción de CA consume energía reactiva para crear su campo magnético. Esta potencia no produce trabajo mecánico, pero se suma a la carga de la red eléctrica y causa pérdidas de línea.

• Factor de potencia at Low Load: Under low-load conditions, the motor's reactive power demand remains relatively constant, while the active power decreases significantly. As a result, the power factor drops considerably.
• Factor de potencia at Full Load: Motors typically achieve their highest power factor when operating at or near their rated load.

Un factor de potencia más bajo aumenta la corriente extraída de la cuadrícula, lo que lleva a la generación de calor en las líneas y gotas de voltaje. Por lo tanto, se requiere que muchos usuarios industriales compensen un factor de potencia bajo.

Comparación de parámetros: rendimiento del motor a diferentes cargas

Al analizar estas curvas de rendimiento, los ingenieros pueden predecir con precisión el comportamiento de un motor en diversas condiciones de funcionamiento, lo cual es crucial para el diseño y la solución de problemas adecuados del sistema.

7. Resumen y perspectiva futura

A través de este análisis exhaustivo de la potencia motora de inducción de CA, podemos sacar varias conclusiones clave. La potencia no es un número aislado, sino el resultado de un efecto combinado del par del motor, la velocidad, la eficiencia y el entorno operativo. Comprender y utilizar correctamente estos parámetros es crucial para la selección adecuada del motor, la operación eficiente del sistema y el control de costos.

Revisión de puntos clave

• Horsepower (HP) is a core metric for measuring a motor's output power. It is closely related to torque and speed, and their dynamic balance is revealed by the formula $P = \frac{T \times N}{5252}$.
• El principio de funcionamiento de un motor se basa en un campo magnético giratorio que induce una corriente en el rotor, que genera torque para conducir el rotor. La existencia de deslizamiento es una condición necesaria para la generación de par.
• Los parámetros de diseño de un motor (como los devanados y el circuito magnético) y las características de la fuente de alimentación (como el voltaje y la frecuencia) determinan fundamentalmente su capacidad de potencia.
• Seleccionar la potencia correcta requiere una consideración integral del tipo de carga, los requisitos de inicio y el factor de servicio, para evitar la sobrecarga del motor o los desechos de energía innecesarios.
• Las curvas de rendimiento (como las curvas de velocidad y eficiencia de torque) proporcionan información detallada sobre el rendimiento dinámico de un motor, lo que las convierte en herramientas esenciales para una selección y resolución precisas.

Tendencias futuras: control inteligente y gestión precisa

En el futuro, los motores de inducción de AC estarán aún más integrados con tecnologías de control avanzadas para lograr un manejo de potencia más preciso y una mayor eficiencia energética.

• El Application of Variable Frequency Drives (VFDs): VFDs can precisely control the frequency and voltage supplied to the motor, allowing for smooth adjustment of its speed. This means motors will no longer be confined to operating at a fixed rated speed but can dynamically adjust their horsepower output based on actual load demand, significantly improving system efficiency and reducing energy consumption. For example, in pump or fan applications, lowering the motor speed with a VFD when flow demand decreases can lead to massive energy savings.
• Internet de las cosas industriales (IIoT) y mantenimiento predictivo: al combinar sensores y análisis de datos, podemos monitorear el estado operativo de un motor en tiempo real, incluida la temperatura, la vibración y la corriente. Esto permite el mantenimiento predictivo para el rendimiento del motor, permitiendo la intervención antes de que ocurran fallas potenciales, reduciendo el tiempo de inactividad no planificado y garantizar que el motor siempre genere caballos de fuerza en su mejor estado.

En conclusión, comprender la potencia no se trata solo de comprender un concepto físico; Se trata de obtener una visión profunda de las aplicaciones motoras, el diseño del sistema y la conservación de la energía. Con avances tecnológicos continuos, los futuros motores de inducción de CA serán más inteligentes y más eficientes, trayendo soluciones impulsoras más poderosas a la industria y la vida diaria.
